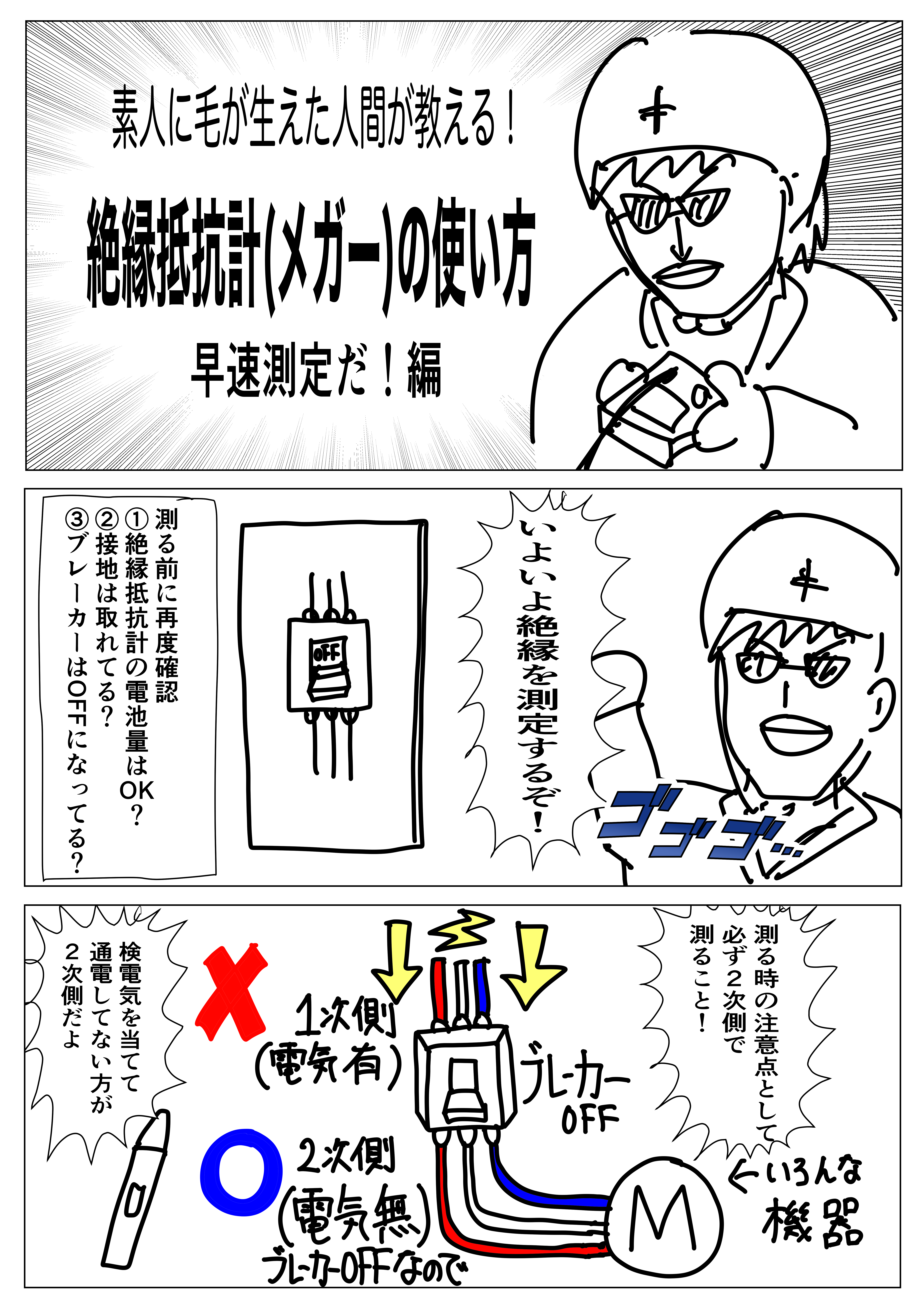

絶縁抵抗計の使い方完全ガイド｜感電・機器破損を防ぐ測定手順と基準値

絶縁抵抗計の使い方完全ガイド｜感電・機器破損を防ぐ測定手順と基準値に関する最新のニュースを分かりやすく解説します。関心のある方は必見です。

絶縁抵抗計は、電線被覆の経年劣化や湿気、外傷による絶縁破壊を検知するため、回路に直流の高電圧を印加して漏れ電流を微小抵抗値（MΩ：メガオーム）として測定する機器です。一般的なテスター（回路計）が数Vの乾電池電圧で導通を測るのに対し、メガーは回路の限界耐電圧に近い高圧を掛けるため、定格測定電圧の選び方を誤ると被測定機器を一瞬で破壊するリスクを伴います。

現場で使用される代表的な定格測定電圧と用途の区分は以下の通りです。

• 125Vレンジ：制御回路、通信線、火災報知設備、インバータ回路、半導体機器が接続された単相100V回路
• 250Vレンジ：一般的な単相100V 絶縁測定、家庭用分電盤の分岐回路、軽負荷回路
• 500Vレンジ：一般的な低圧動力回路、三相200V 絶縁抵抗測定、配電盤・主幹ブレーカー一次側
• 1000Vレンジ：高圧受電設備（キュービクル）の高圧回路、太陽光発電設備（PVアレイ）、大型電動機（モーター）

近年現場で主流となっている日置電機 絶縁抵抗計（IR4052シリーズなど）や共立電気計器 メガー（KEW 3441 / 3442シリーズなど）は、複数レンジの切り替え機能や暗所用LEDライト、自動放電機能を標準装備しており、誤設定を防ぐコンパレータ（合否判定）機能も充実しています。測定前には必ず「回路の公称電圧に対して適切な印加電圧が選ばれているか」をダブルチェックする習慣が不可欠です。
