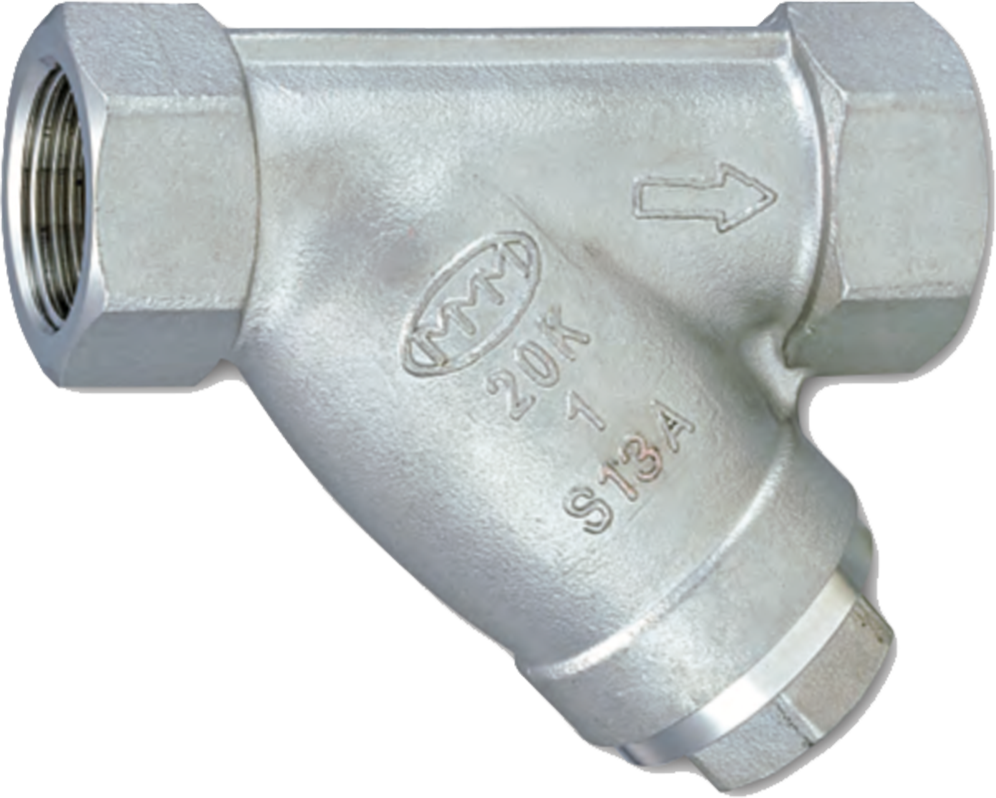

配管の異物除去フィルターとして最も普及しているY型ストレーナーは、主流路に対して斜め約45度の角度でスクリーン室が分岐した「Y字型」のボディ構造を持っています。

内部には円筒状の多孔プレート（パンチングメタル）または金網スクリーンが内蔵されており、流体がスクリーンを通過する際に異物を捕捉します。捕捉されたゴミはスクリーン室内部に蓄積され、下部のキャップやフランジカバーを取り外すことで外部へ排出できる仕組みです。

現場で最も頻発するトラブルが「設置向きの誤認」です。ストレーナーの性能を正しく発揮させるためには、以下の原則を厳守しなければなりません。

第一に、本体鋳出しの矢印（流向表示）と流体の流れを完全に一致させることです。逆向きに取り付けると、スクリーンの外側に異物が堆積し、エレメントが内側へ押し潰されて破断する重大事故に直結します。

第二に、水平配管および垂直配管における角度の厳守です。

• 水平配管への設置：スクリーン部を必ず「真下」または「斜め下」に向けて設置します。上向きに設置すると、捕集した異物が主流路側へ逆流し、ストレーナーとしての役割を果たせなくなります。ただし、蒸気ラインに設置する場合は、スクリーン内にドレン（復水）が溜まってウォーターハンマーを引き起こすのを防ぐため、スクリーン部を「水平方向（横向き）」に倒して配置するのが定石です。
• 垂直配管への設置：流体が「上から下へ」流れる配管にのみ設置可能です。流体が「下から上へ」流れる垂直ラインに設置すると、捕獲した異物がスクリーンのポケットに留まらず、重力で下流配管へ沈降・逆流してしまい、ポンプや弁の噛み込み事故を誘発します。

設置条件正しい向き・角度誤った設置のリスク編集部の見解・評価水平配管（液体）スクリーン部を鉛直下方（真下）に向ける上向き設置では捕集した異物が配管内に残留・逆流清掃時の抜き出しスペースを下方にあらかじめ確保することが必須水平配管（蒸気・気体）スクリーン部を水平（横方向）に寝かせて設置真下に向けるとドレン溜まりが生じウォーターハンマー誘発蒸気配管設計における初歩的かつ重大な見落としポイント垂直配管（共通）流体が「上から下」に流れる箇所に限定して設置「下から上」への流れでは異物がポケットに溜まらず落下揚水管などの上向きラインにはU型や特殊弁の採用を推奨
