曲げモーメントの求め方を体系的に整理すると、以下の5ステップに集約できる。この手順を守れば、梁の種類や荷重条件が変わっても対応可能だ。

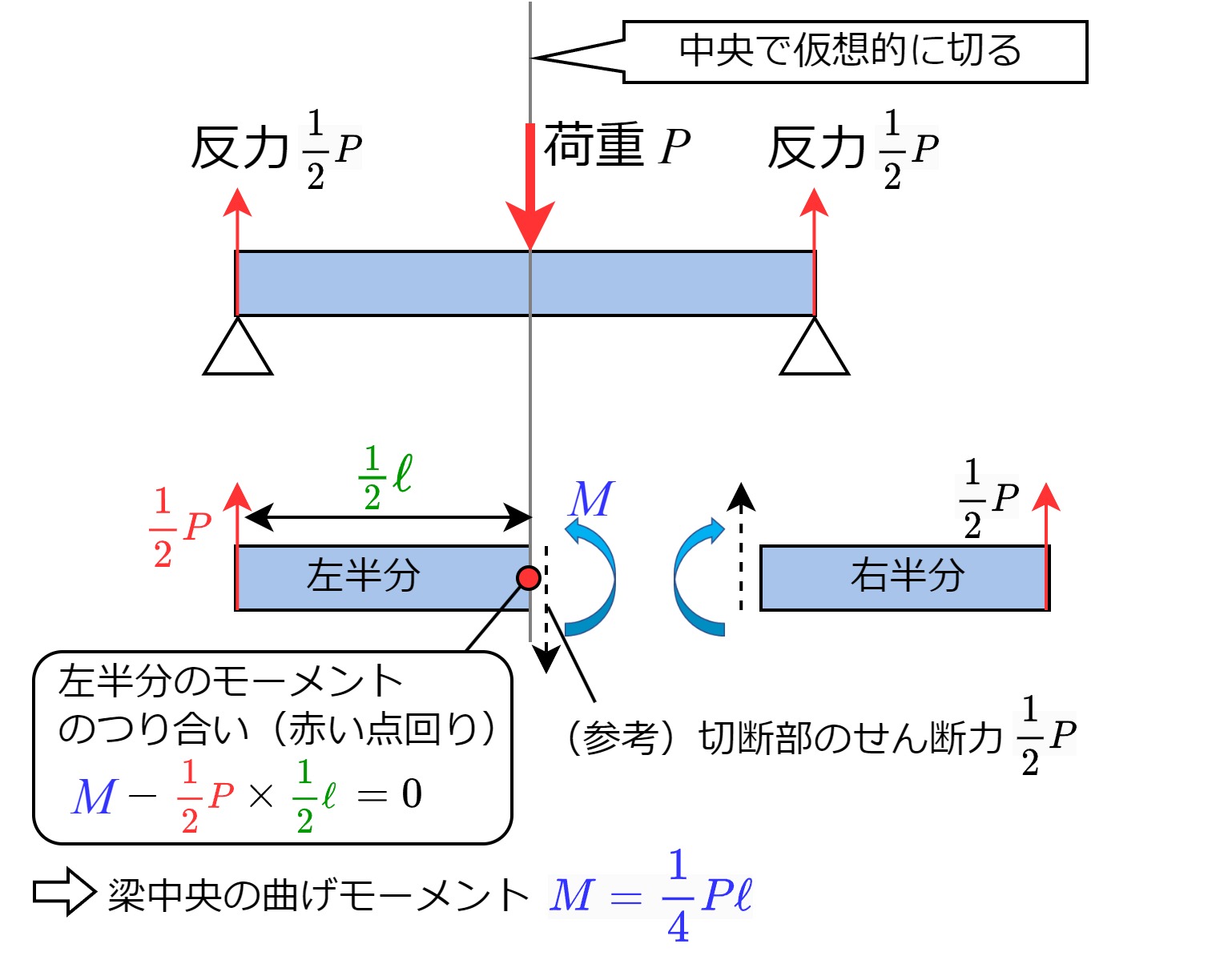

ステップ1：梁の種類と支持条件を確認する。単純梁（両端がピン支持とローラー支持）なのか、片持ち梁（一端が固定支持）なのかを確認する。単純梁は両端で回転を許すため、中央に荷重がかかると下向きにたわむ。一方片持ち梁は固定端で回転も移動も拘束されるため、固定端に最大の曲げモーメントが集中する。

ステップ2：支点反力を計算する。力のつり合い式（ΣV=0、ΣH=0）とモーメントのつり合い式（ΣM=0）を立て、未知の反力を求める。この段階での計算ミスが後のすべてに影響するため、慎重に進める。

ステップ3：計算したい断面の位置を決める。最大曲げモーメントが発生する位置を予測する。荷重条件が対称であれば梁の中央、対称でなければ荷重の直下や固定端が候補になる。

ステップ4：断面の片側だけを考える。切断した断面から見て、片側（通常は左側または右側のどちらか計算しやすい方）に働く外力によるモーメントを合計する。このとき、「力×距離」の距離は断面から力の作用点までの距離である。

ステップ5：符号を確認して曲げモーメント図を描く。得られた値をプロットし、曲げモーメント図を完成させる。せん断力図と見比べて、図の整合性を確認する習慣をつけると検算になる。
